滚齿机分齿挂轮计算器 v1.0 官方免费版

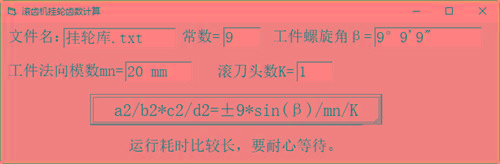

滚齿机挂轮齿数计算器是款针对滚齿机的挂轮计算工具。它可以帮助用户快速计算出挂轮的各种参数，操作简单，功能强大，非常的实用，使用时只要输入常数、工件螺旋角β、工件法向模数mn和滚刀头数K，再点下面的公式按钮，就可以算出两个分数。

软件功能
1、软件提供简单的计算方案。
2、在软件配置齿轮参数就可以启动主程序执行计算。
3、软件计算结果准确，将齿数误差显示在TXT文本。
4、为用户提供更方便的齿数计算功能。
5、对于需要计算齿轮开发参数的朋友很适合。

软件特色
1、在软件界面可以设置常数=10。
2、工件螺旋角β=9°20‘35“，这里的角度自己输入就可以了。
3、工件法向模数mn=23 mm以及滚刀头数K=1都是可以调整的。
4、通过计算以后得到结果10sinβ/mn/K=0.0705849。
第一名a2/b2c2/d2=20/8024/85=0.0705882误差为：0.0000033。
第二名a2/b2c2/d2=20/8530/100=0.0705882误差为：0.0000033。
第三名a2/b2c2/d2=20/85*33/110=0.0705882误差为：0.0000033。

使用说明
本软件用于滚齿机的挂轮计算，是免费软件。只要输入常数、工件螺旋角β、工件法向模数mn和滚刀头数K，再点下面的公式按钮，就可以算出两个分数。a2、c2是分子，b2、d2是分母。a2、b2、c2和d2都是挂轮齿数。
第一名最准确，第二名、第三名差一些。
文件“挂轮库.txt”是可以修改的。可以根据具体情况，修改挂轮总数和各个挂轮的齿数。挂轮齿数要按照齿数的多少，从小到大排列。
